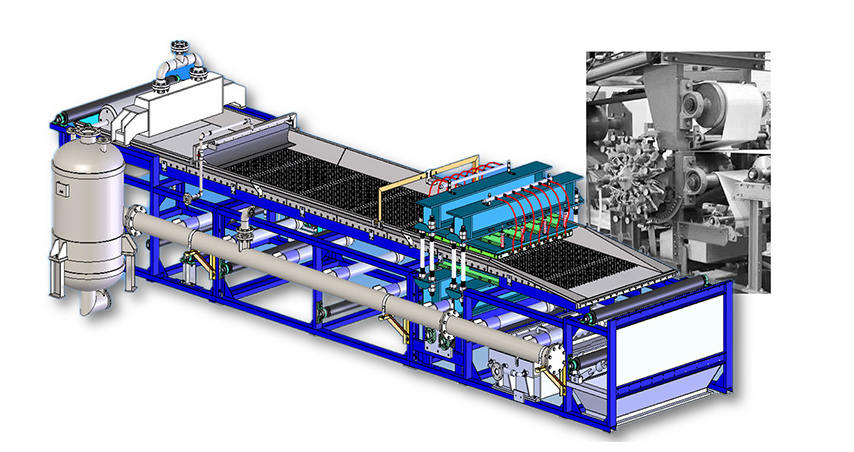

TBV步进带式真空过滤机

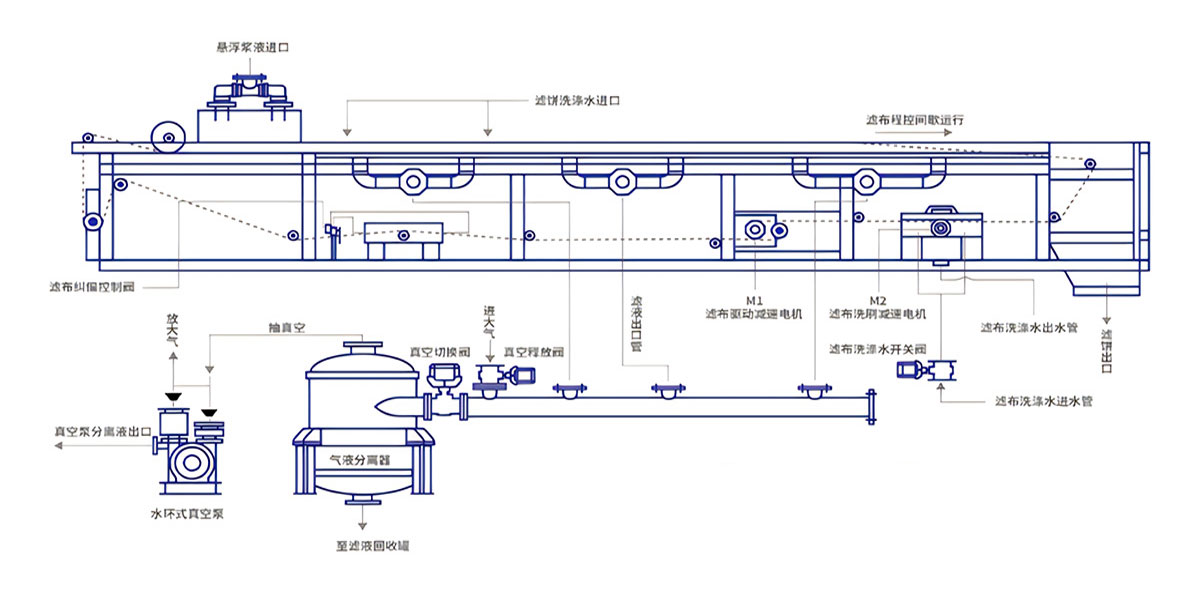

过滤带以步进式环形运行。料浆连续进入真空盘形成滤饼；在每个停止间隙，滤液排出，然后真空中止；滤饼继续向前输送。滤饼形成后，可以通过洗涤（根据需要多次洗涤和逆流洗涤）、制浆、蒸汽、萃取、抽干、压制、微波等进行处理。在此过程中，可从每个真空盘分别收集滤液，不交叉地进行工艺技术处理。最后滤饼从卸料辊上卸出。滤布的清洗在卸饼期间同时进行。
TBV步进带式真空过滤机
过滤带以步进式环形运行。料浆连续进入真空盘形成滤饼；在每个停止间隙，滤液排出，然后真空中止；滤饼继续向前输送。滤饼形成后，可以通过洗涤（根据需要多次洗涤和逆流洗涤）、制浆、蒸汽、萃取、抽干、压制、微波等进行处理。在此过程中，可从每个真空盘分别收集滤液，不交叉地进行工艺技术处理。最后滤饼从卸料辊上卸出。滤布的清洗在卸饼期间同时进行。

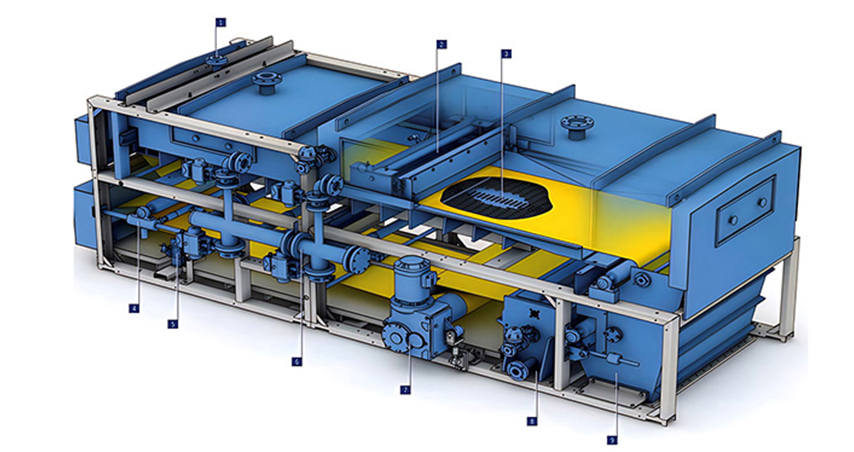

1.自动喂料斗 2.滤饼洗涤装置3.真空盘4.滤布自动纠偏5.滤布自动张紧 6.滤液排放系统7，滤布驱动8.滤布自动洗涤9.刮刀及滤饼斗
|
过滤面积 M2 |
过滤宽度 MM |
过滤长度 M |
重量 T |
外形尺寸(长x宽x高) M |
| 2~4 | 500 | 4~8 | 3 | (5.8~9.6)X1.2X1.5 |
| 3~6 | 800 | 3.75~7.5 | 5 | (7~10.6)X1.5X2.1 |
| 6~13 | 1200 | 5~10.84 | 5.3 | (8.2~13.9)X2.05X2.1 |
| 9~24 | 1600 | 5.625~15 | 7.2 | (8.9~18.7)X2.45X2.6 |
| 16~38 | 2400 | 6.67~15.8 | 12.7 | (10.1~18.9)X3.13X2.6 |
| 25~60 | 3200 | 7.82~18.75 | 14.2 | (9.5~22)x3.8x2.6 |
