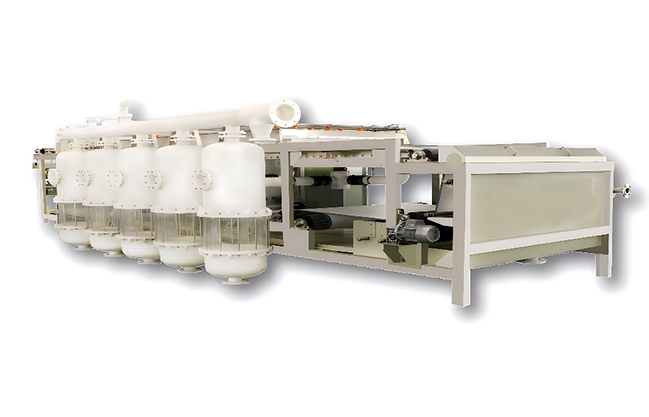

PBF移动盘带式真空过滤机
移动盘真空带式过滤机是一种传统过滤设备,该机以过滤布或滤网为介质,使料浆水平布置于过滤介质之上,充分利用料浆重力和真空吸力实现固液分离。
可适用于
多种浓度条件下的物料,适应触变、洗涤物料,因而被诸多工业部门优先采用。
PBF移动盘带式真空过滤机
移动盘真空带式过滤机是一种传统过滤设备,该机以过滤布或滤网为介质,使料浆水平布置于过滤介质之上,充分利用料浆重力和真空吸力实现固液分离。
可适用于
多种浓度条件下的物料,适应触变、洗涤物料,因而被诸多工业部门优先采用。
采用PLC控制,便于远程及集中控制。
采用蛇形纠偏,解决了滤布的跑偏及打皱

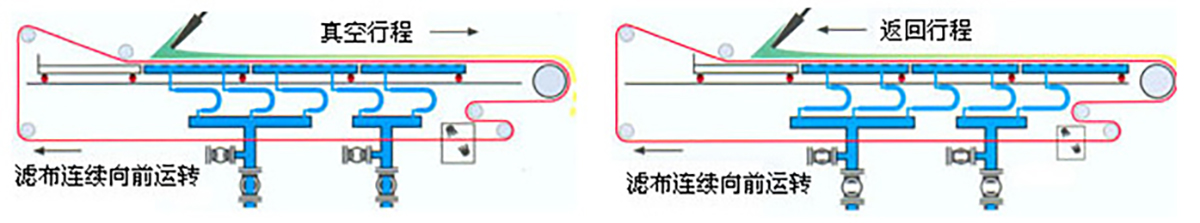

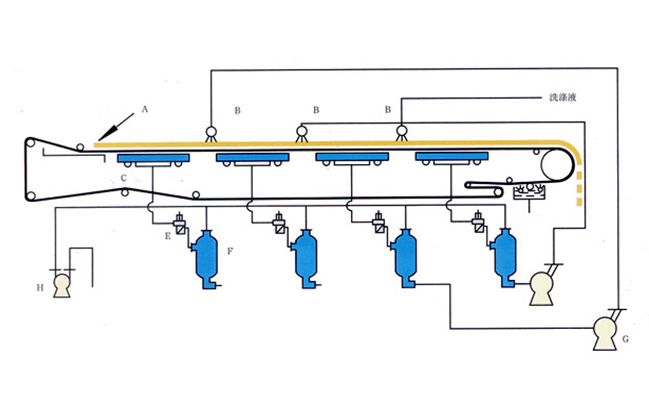

料浆从设备上方进入。水平沉降,料浆在重力作用下固体从粗到细分层,达到理想的过滤性能,之后在真空的作用下形成滤饼。并且滤液排放无需其他动力。
从滤饼的多孔结构中清洗出溶解的物质。水平的滤饼容易在洗涤区内被均匀、完全润湿。在步进抽吸过程中,因滤饼被轻微压缩而改善了多孔结构,这使渗透洗涤极为高效。可进行逆流洗涤节省洗水用量。
除了使用真空脱水还提供其他干燥系统:可借助热风或蒸汽达到需要的干燥效果。必要时还可装备压缩空气吹扫装置、高温、微波、机械挤压装置。
滤饼从卸料辊上经刮刀卸出。
卸饼之后滤布进入清洗斗,滤布正反面高压喷洗,必要时进行吸干。以提高滤布的使用寿命和高过滤性能。
过滤面积 M2 |
过滤宽度 MM |
过滤长度 M |
重量 T |
外形尺寸(长x宽x高) M |
1.9~8.4 | 625 | 3~13.5 | 2.4~3.8 | 6.13~16.63X2.1X1.67 |
3.8~16.9 | 1250 | 3~13.5 | 2.85~4.6 | 6.13~16.63X2.8X1.67 |
4.8~21.6 | 1600 | 3~13.5 | 3.1~5.2 | 6.13~16.63X3.2X1.77 |
6~27 | 2000 | 3~13.5 | 3.4~5.85 | 6.13~16.63X4.2X1.77 |
7.5~33.8 | 2500 | 3~13.5 | 3.8~6.6 | 6.15~16.65X4.15X1.87 |
9~40.5 | 3600 | 3~13.5 | 4.2~7.35 | 6.15~16.65x4.65x1.87 |
物料名称 | 液固比 | 滤饼含水率% | 生产效率kg/m2.h | 物料名称 | 液固比 | 滤饼含水率% | 生产效率kg/m2.h | |||
柠檬酸 | 5/1-3/1 | 15 | 25.8 | 烧碱和CUS | 4月1日 | 19.6 | 416 | |||
氧化锌 | 10月1日 | 51.2 | 75.9 | ABS树脂 | 10月1日 | 36-38 | 170-232 | |||
氧化锰酸浸 | 3.1 | 45.06 | 88.46 | 磷酸钙矿浆 | 3.5/1 | 21.5 | 345 | |||
磁铁矿 | 2.5/1-4/1 | 7.6 | 500-1000 | 溶性磷肥 | 2/1-5/1 | 7月10日 | 1000-2000 | |||
硫精矿 | 4/1-2.5/1 | 11.63 | 360-800 | 硫酸污泥 | 1.5/1 | 37-40 | 665-780 | |||
铜精矿 | 4/1-2.5/1 | 12 | 400-600 | 铝钒土 | 5/1-4/1 | 26.4-29 | 1700 | |||
全尾矿 | 9/1-4/1 | 21.4 | 300-500 | 苛化泥 | 4月1日 | 47-51 | 266-613 | |||
精铁矿 | 2/1-1.5/1 | 8月10日 | 2000-3000 | 硫酸铝残硅 | 1.5/1 | 37 | 200 | |||
锰矿 | 2月1日 | 15-17 | 800-1000 | 发酵液 | 1/1-2/1 | 33.1 | 78.5 | |||
氢氧化铝 | 4月1日 | 15-17 | 350 | 粗氧化锌 | 4月1日 | 23.5 | 233 | |||
莹石粉 | 2月1日 | 11 | 800 | 含氟石灰 | 4/1-5/1 | 42-51 | 200-560 | |||
苛化泥 | 4月1日 | 47-51 | 266-613 | 盐铵 | 4月1日 | 18-20 | 1000-1500 | |||
五氧化二钒 | 3月1日 | 33 | 174 | 硅氟化钠 | 3月1日 | 15-20 | 300-500 | |||
煤烟灰 | 10月1日 | 20.7 | 4.9m3 | 湿法水泥 | 2月1日 | 16-20 | 787 | |||
金精矿 | 2月1日 | 25-27 | 111 | 选煤精煤 | 4月1日 | 22.4 | 218 | |||
童钨酸铵 | 2月1日 | 71 | 200 | 选煤尾煤 | 6月1日 | 25 | 100 | |||
偶氮染料 | 30/1-20/1 | 69 | 100 | 硫酸锌矿浆 | 5月1日 | 45-50 | 312 | |||
4A沸石 | 80-100 g/L | ≤43 | 164 | 拟薄水铝石 | 8月1日 | 60 | 30-50 | |||
种分玛瑙 | 260-600g/L | ≤15 | 125 | 硅渣 | 4.5 | ≤35 | 342 | |||
氢氧化铝种子 | 400-800g/L | ≤15 | 2000 | 脱硫石膏 | 1月1日 | <10 | 800-1000 | |||
种分玛瑙种子 | 200-400g/L | ≤20 | 684 |
