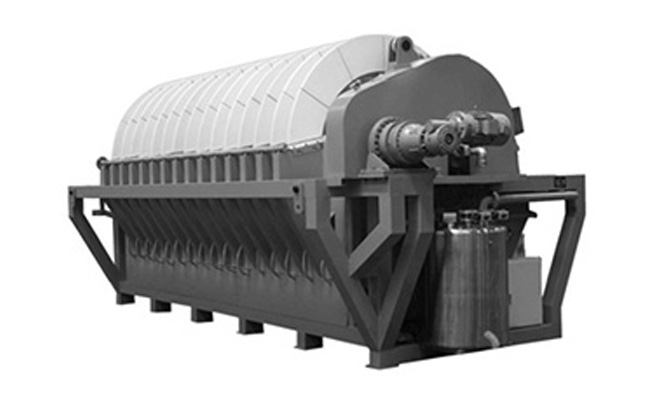

盘式陶瓷真空过滤机

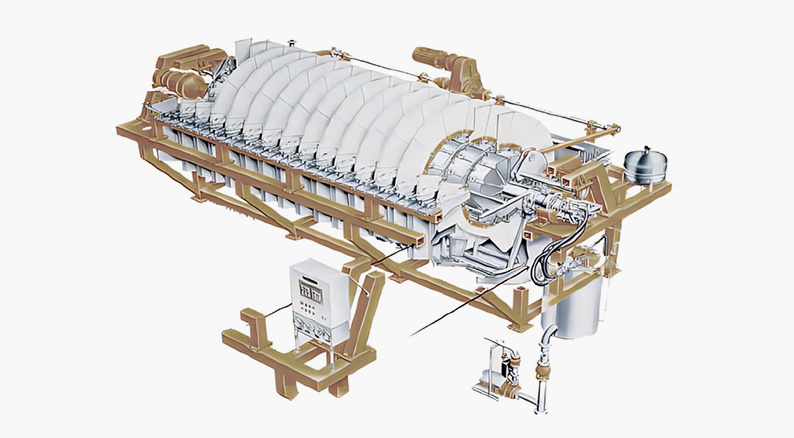

FD盘式陶瓷过滤机集机电、微孔陶瓷、超声技术为一体，依靠真空吸力和毛细作用实现固液分离的新型高效、节能过滤设备。
广泛应用于
矿山有色金属、稀有金属、黑色金属、非金属等精矿及尾矿脱水，化工行业氧化物、电解渣、浸出渣、炉渣的脱水及环保污水污泥废酸处理等，物料细度从-200到-450目以及各种超细物料。
盘式陶瓷真空过滤机
FD盘式陶瓷过滤机集机电、微孔陶瓷、超声技术为一体，依靠真空吸力和毛细作用实现固液分离的新型高效、节能过滤设备。
广泛应用于
矿山有色金属、稀有金属、黑色金属、非金属等精矿及尾矿脱水，化工行业氧化物、电解渣、浸出渣、炉渣的脱水及环保污水污泥废酸处理等，物料细度从-200到-450目以及各种超细物料。

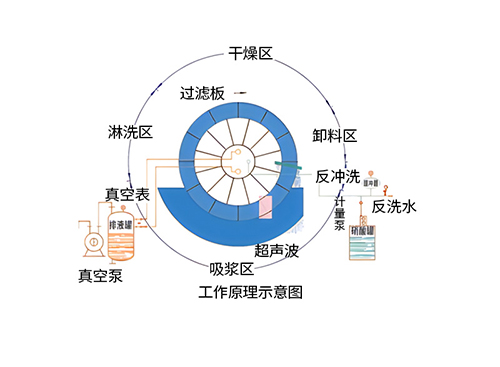

干燥区:滤饼继续在高真空力的作用下脱水。卸料区：进入无真空的情况下，刮刀自动卸料。反冲洗：工业水或滤液通过分配阀进入陶瓷板由内向外清洗堵塞的微孔。在陶瓷板使用一个周期后，采用超声波配合低浓度酸混合清洗，保持陶瓷板的高效使用。
|
型号面积(M2) |
滤盘(圈) |
滤板数量(块 ) | 槽体容积(M3) | 装机功率(Kw) | 运行功率(kw) | 主机外形尺寸(M) | 滤板规格 |
| FD-1 | 1 | 12 | 0.2 | 4.5 | 3.5 | 1.4x1.4x1.9 | 1M2/圈 |
| FD-4 | 2 | 24 | 0.8 | 5.5 | 4.5 | 1.7 x2.2x2.0 | 2M2/圈 |
| FD-6 | 3 | 36 | 1.1 | 8 | 7 | 2.0x2.2x2.0 | |
| FD-9 | 3 | 36 | 1.9 | 8.5 | 7.5 | 3.1x2.8x2.6 | 3M2/圈 |
| FD-12 | 4 | 48 | 2.6 | 9 | 8 | 3.4x2.8x2.6 | |
| FD-15 | 5 | 60 | 2.9 | 9 | 8 | 3.7x2.8x2.6 | |
| FD-21 | 7 | 84 | 3.9 | 15.5 | 14.5 | 4.3x2.85x2.6 | |
| FD-24 | 8 | 96 | 4.3 | 15.5 | 14.5 | 4.6x2.85x2.6 | |
| FD-30 | 10 | 120 | 5.2 | 19 | 18 | 5.2x2.85x2.6 | |
| FD-36 | 12 | 144 | 6.1 | 19 | 18 | 5.8x2.85x2.6 | |
| FD-45 | 15 | 180 | 7.4 | 26 | 25 | 6.7x2.85x2.6 | 4M2/圈 |
| FD-40 | 10 | 120 | 7 | 23 | 22 | 5.2x3.2x3.0 | |
| FD-48 | 12 | 144 | 8.2 | 24 | 23 | 5.8x3.2x3.0 | |
| FD-60 | 15 | 180 | 10 | 39 | 38 | 6.9x3.3x3.0 | |
| FD-80 | 20 | 240 | 14.5 | 39 | 38 | 8.4x3.3x3.0 | |
| FD-40 | 8 | 96 | 5.8 | 26 | 25 | 4.9x3.3x3.1 | 5M2/圈 |
| FD-45 | 9 | 108 | 6 | 26 | 25 | 5.2x3.3x3.1 | |
| FD-50 | 10 | 120 | 6.9 | 26 | 25 | 5.5x3.3x3.1 | |
| FD-55 | 11 | 132 | 7.5 | 33 | 32 | 5.8x3.3x3.1 | |
| FD-60 | 12 | 144 | 8.1 | 33 | 32 | 6.1x3.3x3.1 | |
| FD-100 | 20 | 240 | 12.7 | 47 | 46 | 8.5x3.3x3.1 | |
| FD-78 | 13 | 156 | 12.7 | 39 | 38 | 6.4x3.7x3.3 | 6M2/圈 |
| FD-96 | 16 | 192 | 15.1 | 57 | 56 | 7.3x3.7x3.3 | |
| FD-120 | 20 | 240 | 18.3 | 57 | 56 | 8.5x3.7x3.3 | 12M2/圈 |
| FD-96 | 8 | 120 | 25 | 90 | 80 | 6.73X5.9X4.78 | |
| FD-120 | 10 | 150 | 30 | 110 | 100 | 7.53x5.9x4.78 | |
| FD-144 | 12 | 180 | 35 | 110 | 100 | 8.57x5.9x4.78 | |
| FD-168 | 14 | 210 | 40 | 110 | 100 | 9.37X5.9X4.78 | |
| FD-192 | 16 | 240 | 45 | 130 | 120 | 10.2x5.9x4.78 |
