盘式真空过滤机

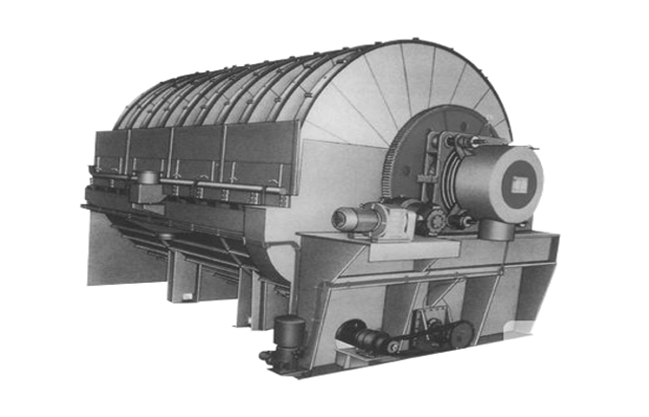

盘式真空过滤机是利用真空作为过滤动力，使浆液进行固液分离的设备。设备将数个过滤圆盘装在一根水平空心轴上，每个圆盘又分成若干个小扇形过滤叶片，每个扇形片为单独的过滤单元，由滤布做成布套在扇形片上形成滤室。组成盘式真空过滤机。广泛应用于矿山、冶金、化工、环保等领域，是固液分离的重要设备之一。

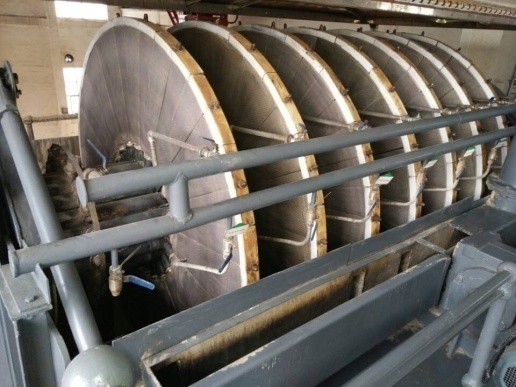

过滤盘转动，滤室里的矿浆在吸附在滤盘上形成滤饼，滤饼在真空作用下继续脱去水分，最终由反吹风卸料落入排料槽。滤液由真空管道依次进入分配头、排液罐排出。
|
过滤面积(M2) |
滤盘数量(个) |
主轴电机功率（KW） |
搅拌电机功率（KW） |
长×宽×高(MM) |
滤盘规格(MM) |
|
5 |
1 |
2.2 |
3 |
2100×2480×2690 |
Φ2100 5㎡/圈 |
|
10 |
2 |
2.2 |
3 |
2500×2480×2690 |
|
|
15 |
3 |
2.2 |
3 |
2900×2480×2690 |
|
|
20 |
4 |
3 |
4 |
3300×2480×2690 |
|
|
25 |
5 |
3 |
4 |
3700×2480×2690 |
|
|
30 |
6 |
4 |
5.5 |
4100×2480×2690 |
|
|
35 |
7 |
4 |
5.5 |
4500×2480×2690 |
|
|
40 |
8 |
5.5 |
7.5 |
4900×2480×2690 |
|
|
45 |
9 |
5.5 |
7.5 |
5300×2480×2690 |
|
|
50 |
10 |
5.5 |
7.5 |
5700×2480×2690 |
|
|
60 |
12 |
5.5 |
7.5 |
6400×2480×2690 |
|
|
40 |
5 |
5.5 |
7.5 |
4400×3300×3200 |
Φ2600 8㎡/圈 |
|
48 |
6 |
5.5 |
7.5 |
4900×3300×3200 |
|
|
56 |
7 |
5.5 |
7.5 |
5300×3300×3200 |
|
|
64 |
8 |
7.5 |
11 |
5800×3300×3200 |
|
|
72 |
9 |
7.5 |
11 |
6200×3300×3200 |
|
|
80 |
10 |
7.5 |
11 |
6700×3300×3200 |
|
|
88 |
11 |
11 |
15 |
7100×3300×3200 |
|
|
96 |
12 |
11 |
15 |
7600×3300×3200 |
|
|
48 |
4 |
5.5 |
7.5 |
4200×4280×3740 |
Φ3100 12㎡/圈 |
|
60 |
5 |
5.5 |
7.5 |
4700×4280×3740 |
|
|
72 |
6 |
7.5 |
11 |
5200×4280×3740 |
|
|
84 |
7 |
7.5 |
11 |
5700×4280×3740 |
|
|
96 |
8 |
11 |
15 |
6200×4280×3740 |
|
|
108 |
9 |
11 |
15 |
6700×4280×3740 |
|
|
120 |
10 |
11 |
15 |
7200×4280×3740 |
